Надежная грозозащита видеонаблюдения на даче: 3 простых шага. Представьте: сильная гроза, удар молнии где-то рядом, а на следующее утро вы обнаруживаете сгоревший видеорегистратор и черные экраны камер. Знакомая ситуация? Как это случается, я видел десятки раз и не только по видеонаблюдению. Но и есть хорошая новость: защитить систему видеонаблюдения можно своими руками, и это обойдется дешевле, чем замена одной камеры. Сегодня мы разберем 3 простых шага к безопасности вашей системы. А о том как правильно выбрать сами камеры, которые мы будем защищать, я подробно писал в статье Топ-5 лучших камер для видеонаблюдения на дачу.
Почему молния любит камеры на столбах ? Ведь камера на металлическом столбе на открытом участке — это готовый молниеотвод. Опасен не только прямой удар молнии, но и наведенное напряжение ( электромагнитный импульс ), который пробегает по проводам питания и витой паре прямо в регистратор. Вот почему правильно выполненная грозозащита видеонаблюдения на даче поможет вам сохранить оборудование.
Шаг 1: Правильное заземление. Заземление должно быть у столба, на котором висит камера, и у щитка, где стоит регистратор. Совет: Не нужно варить сложные конструкции. Для дачи достаточно забить стальной уголок или штырь на 1.5 — 2 метра во влажную землю, приварить к нему болт и надежно прикрутить медный или стальной провод сечением не менее 6 кв. мм, и желательно защитить место соединения от коррозии какой нибудь смазкой ( Солидол, ЦИАТИМ ). И уж Категорически нельзя цеплять заземление к газовым или водопроводным трубам. Готовый модульный комплект заземления для дачи можно посмотреть здесь.
Шаг 2: Установка УЗИП ( Устройство защиты от импульсных перенапряжений ). Что собой представляет: Это маленький модуль, который ставится в разрыв линии. В обычном режиме он прозрачен для сигнала ли питания, но при скачке напряжения мгновенно замыкает импульс на землю, спасая дорогую электронику. Где его ставить: 1. На линии питания 220В (перед блоком питания ). 2. На линии передачи данных ( перед портом регистратора или коммутатора РоЕ ). Надежный УЗИП для коаксиального кабеля или витой пары стоит копейки, но экономит десятки тысяч. Посмотреть варианты можно тут.
Шаг 3: Экранированный кабель и разъемы. Обычная витая пара ( UTP ) на улице за пару лет окисляется и работает как антенна , собирающая помехи. Для уличных участков, при прокладке кабеля, использовать только экранированную витую пару ( FTP/SFTP ) с обязательным заземлением экрана только с одной стороны ( обычно со стороны видеорегистратора, чтобы не создавать контур заземления ). Экранированная витая пара FTR Cat5e стоит ненамного дороже обычной, но защищает на порядок лучше. FTR кабель. А о том , как рассчитать длину кабеля и правильно его проложить, читай в статье — монтаж видеонаблюдения на даче.
Топ — 3 ошибки новичков. Первая ошибка: Заземление — для галочки — тонкий проводок , воткнутый в сухую землю. Система заземления должна обеспечивать безопасное рассеивание тока в грунт, предотвращая повреждения электроники ( видеорегистратора, камер, видеокабелей. Поэтому электроды забиваемые в грунт должны иметь длину 1.5-2 метра , можно и побольше и сечение : диметр 16-25 мм. или уголок 50*50. А проводники , соединяющие заземлитель и аппаратуру должны быть медные или стальные , не менее 6 мм. Готовый модульный комплект заземления для дачи можно посмотреть .

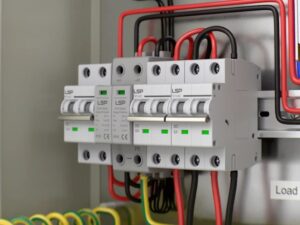

Вторая ошибка: Отсутствие защиты на линии 220 В ( гроза часто прилетает именно по бытовой сети ) . Летние грозы опасны не только прямым попаданием молнии. Даже кратковременный импульс в сети может повредить вашу систему видеонаблюдения. Молния довольно редко бьет прямо в провод. Чаще работает наводка. Фильтр и ИБП не панацея. Настоящая грозозащита по питанию — это УЗИП, ставится оно не в розетку, а в электрощит.
И работает каскадом из трех ступеней — Первая на вводе принимает основной удар. Вторая ступень дочищает наведенные импульсы. Третью ступень ставят — у розетки или прямо в сетевом фильтре, она убирает остаток. Одна ступень без других работает плохо, нужна вся цепочка.
Третья ошибка: Использование скруток вместо герметичных разъемов на улице ( вода + окисление = короткое замыкание при скачке напряжения. Но даже самая лучшая защита не поможет, если блок питания не справляется с нагрузкой. О выборе надежного блока питания я рассказывал в статье — блок питания для видеонаблюдения.
Грозозащита видеонаблюдения на даче — это не не роскошь, а необходимость. Потратив один вечер и пару тысяч рублей на УЗИП и заземление, вы спите спокойно в любую грозу. Если остались вопросы по схемам подключения — пишите в комментариях, разберем вашу ситуацию!
