Купили хорошие камеры, аккуратно все подключили, а через год картинка пропала. Причина ? Дешевый кабель истрескался на солнце, перетерся о забор или край крыши, повредили грызуны. Правильная прокладка кабеля видеонаблюдения — это 80 % надежности всей системы. Разберем, чем защитить провод на улице, как правильно тянуть его по воздуху и под землей, какие ошибки допускают 9 из 10 новичков. А о том как защитить эту вашу линию от ударов молнии, читайте в статье — Грозозащита видеонаблюдения на даче.
Какой кабель выбрать для улицы, и как правильно его защитить, чтобы прокладка кабеля видеонаблюдения стала надежной. Комбинированный кабель (КВК) смотри здесь по ссылке: Удобно — видео + питание — в одном кабеле, но он толстый, жесткий и его довольно сложно герметизировать. Витая пара (UTP/FTP) + отдельный кабель питания: Более гибкий вариант. Для улицы, я бы посоветовал кабель только с черной полиэтиленовой оболочкой, устойчивой к ультрафиолету. Кстати такая же оболочка используется у всех кабелей и проводов СИП. Дешевый серый или белый кабель рассыпается в труху максимум за 2 сезона. Ищите маркировку — для наружной прокладки. Витую пару можно посмотреть на Яндекс Маркет.

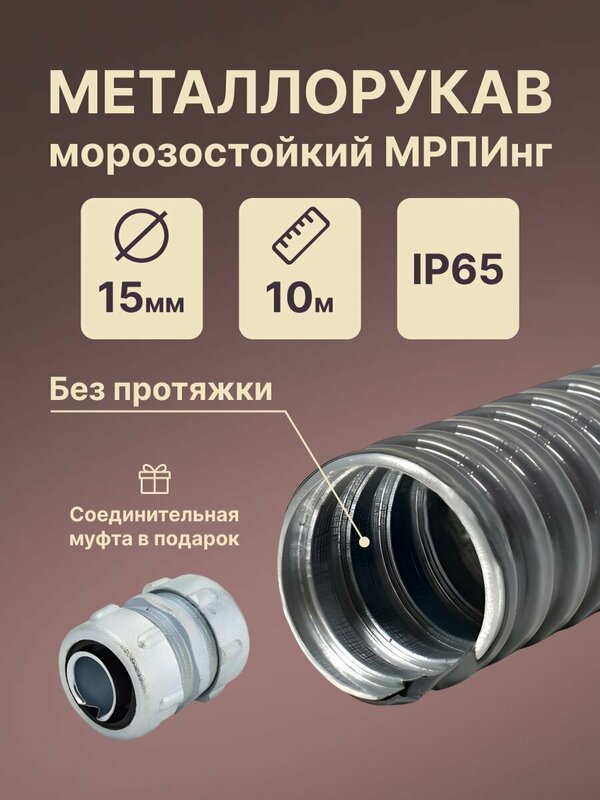

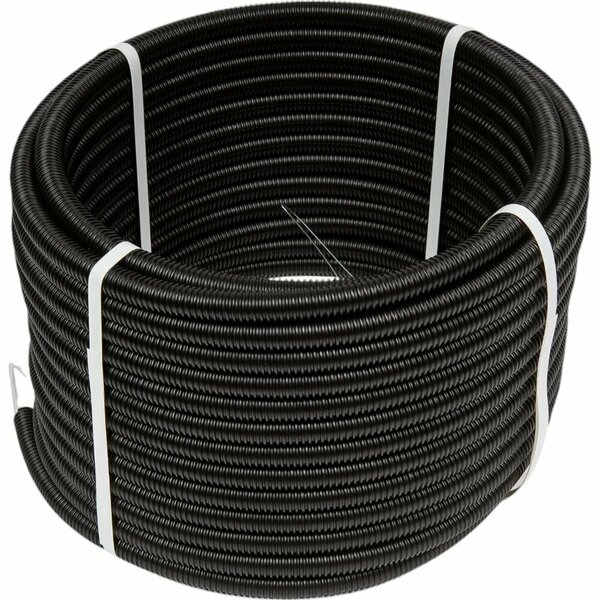

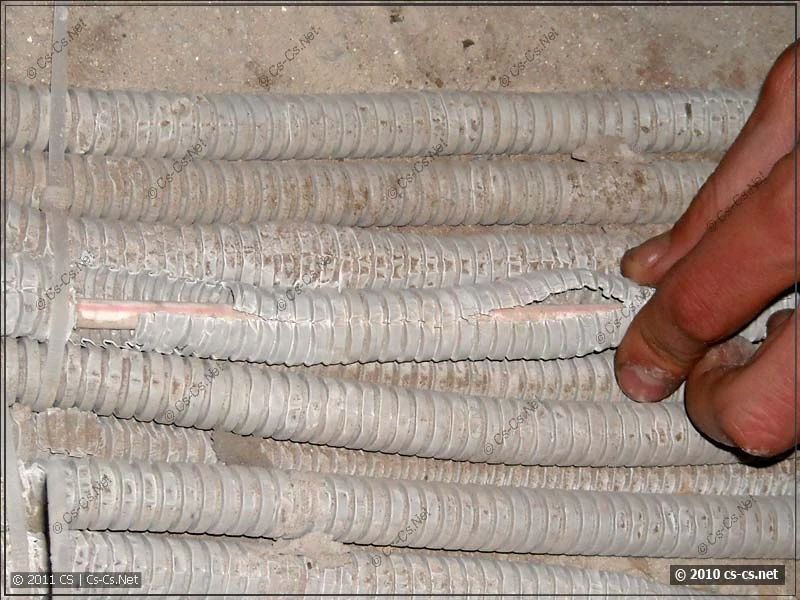

Способ 1: Прокладка кабеля видеонаблюдения по фасаду или забору. Чем защищать: Гофра ПВХ: Дешево, но на солнце становится хрупкой и очень быстро быстро начинает растрескиваться. Не рекомендую для открытых участков! Металлорукав: Надежно, защищает от грызунов и механических повреждений. Обязательно используйте металлорукав в ПВХ-изоляции, желательно черной, иначе он заржавеет. Специальные клипсы или стяжки: Кабель не должен провисать или тереться о шершавые поверхности.
Крысы и мыши точат зубы об изоляцию, особенно любят мягкий ПВХ. Металлорукав прекрасно защищает, потому что его не возможно перегрызть

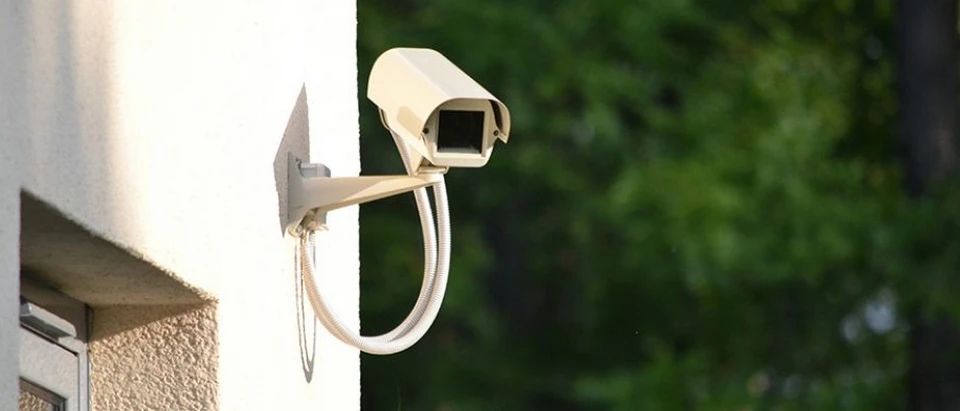

Совет: Всегда делайте — петлю — компенсатор температурного расширения перед вводом кабеля в камеру или здание. Зимой кабель сжимается, и без этой петли, его просто вырвет, из разъема, и камеры.

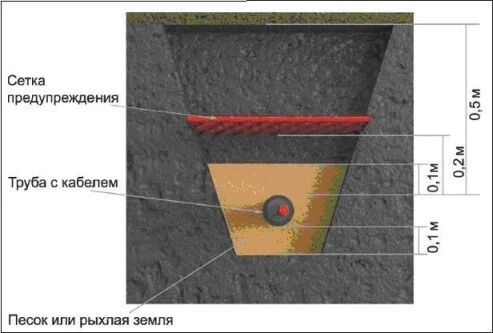

Способ 2: Подземная прокладка. Чем защищать: Только ПНД-труба ( черная полиэтиленовая труба низкого давления ).. Гофра под землей сплющивается под давлением грунта и повреждается грызунами вместе с кабелем. Правила монтажа: — Глубина траншеи: не менее 50 сантиметров. — На дно траншеи желательно насыпать песчаную подушку. Выше кабеля сантиметров на 20, проложите сигнальную ленту или сетку. Желательно оставить план прокладки, у себя с привязкой к строениям и глубиной укладки, что бы не повредить кабель при других земляных работах.
Потягивайте кабель в ПНД-трубу с помощью зонда или проволоки, и обязательно герметизируйте торцы трубы, чтобы внутрь не попали конденсат и вода. ПНД-труба стоит не дорого , но она не гниет и выдерживает давление грунта. Их широкий выбор на Яндекс Маркет.
Воздушная прокладка кабеля видеонаблюдения. Когда применять: Когда нет возможности копать траншею, а расстояние между столбами для установки камер или зданиями большое. Как делать: Используйте специальный трос, очень хороший вариант , в пластиковой оболочке, или самонесущий кабель. Кабель крепить к тросу пластиковыми стяжками через каждые 50-70 сантиметров. И совет: Никогда не натягивайте трос струной! Оставьте небольшое провисание — 10-15 см на 10 метров, иначе зимой при порозе , кабель может лопнуть или вырвутся крепления из стены.
Заземление и защита от помех. Когда проводится прокладка кабеля видеонаблюдения может возникнуть проблема: Длинные линии витой пары на улице работают как антенна, ловя наводки от грозы или соседних линий электропередач. Используйте экранированную витую пару (FTP), экран нужно обязательно заземлить , только с одной стороны ( со стороны регистратора или коммутатора ). Как правильно организовать заземление и установить УЗИП, читайте в статье — Грозозащита видеонаблюдения на даче.
Топ 3 фатальных ошибок новичков. 1. Скрутки кабеля на улице без герметичной распределительной коробки ( окисление через 3 месяца, а то и раньше ). 2. Использование белой или серой гофры на солнечной стороне. 3. Отсутствие запаса кабеля — петли — у камеры и у регистратора на случай ремонта или переустановки.
Правильная прокладка кабеля требует чуть больше времени и материалов на старте, но спасает от дорогостоящего ремонта уже через год. Используйте ПНД-трубу под землей, металлорукав на фасаде и не забывайте про температурную компенсацию — петли кабеля. А если вы выбрали питание по витой паре, не пропустите статью — РоЕ или отдельное питание: что лучше для камер видеонаблюдения. Делай неторопясь, вдумчиво и все у тебя получится!
